Физические основы тепловизионного обследования зданий и сооружений 📚

Тепловизионное обследование зданий и сооружений базируется на фундаментальных законах теплопередачи и электромагнитного излучения нагретых тел. Всякое тело, температура которого превышает абсолютный нуль, испускает инфракрасное излучение, интенсивность и спектральный состав которого определяются его температурой и излучательной способностью поверхности.

Для строительных конструкций рабочий диапазон температур лежит в пределах от минус сорока до плюс восьмидесяти градусов Цельсия, что соответствует длинам волн инфракрасного излучения преимущественно в диапазоне от восьми до четырнадцати микрометров. Именно этот спектральный интервал принято называть длинноволновым тепловым окном, поскольку в нём атмосфера обладает наибольшей прозрачностью, а собственное излучение объектов минимально искажается поглощением в воздушной среде.

Ключевым понятием физики теплового неразрушающего контроля является излучательная способность, или коэффициент излучения поверхности. Для абсолютно чёрного тела этот коэффициент равен единице, тогда как реальные строительные материалы обладают значениями от 0,7 до 0,95 в зависимости от шероховатости, влажности, степени загрязнения и характера покрытия.

Ошибка в задании коэффициента излучения напрямую переходит в ошибку измерения температуры, поэтому корректная настройка тепловизора на излучательную способность обследуемой поверхности составляет обязательный элемент подготовительного этапа. Наряду с собственным излучением объекта прибор регистрирует отражённое от поверхности фоновое излучение, а также излучение, ослабленное и переизлучённое атмосферным слоем на трассе наблюдения. Учёт этих составляющих реализуется через аппаратную компенсацию отражённой температуры и ввод поправки на пропускание атмосферы.

Перенос теплоты в ограждающих конструкциях описывается тремя механизмами: теплопроводностью в толще материала, конвекцией на границах с воздушной средой и излучением с поверхности. В стационарном режиме плотность теплового потока через плоскую стенку пропорциональна разности температур внутренней и наружной сред и обратно пропорциональна термическому сопротивлению конструкции. Неоднородности конструкции — мостики холода, пустоты, участки увлажнения, нарушенная теплоизоляция — изменяют локальные термические сопротивления, что проявляется на поверхности в виде характерных температурных аномалий. Именно на выявлении и количественной оценке таких аномалий и строится тепловизионное обследование зданий и сооружений как метод диагностики теплового состояния объекта.

Особого внимания заслуживает нестационарный характер теплопередачи. Реальные ограждающие конструкции находятся под воздействием переменных во времени граничных условий: суточного хода наружной температуры, солнечной радиации, ветрового напора, изменения влажностного режима. Вследствие тепловой инерции конструкций поверхностная температура запаздывает относительно изменений наружной среды, причём величина запаздывания зависит от массивности конструкции и глубины залегания дефекта. Это обстоятельство имеет двойственное значение: с одной стороны, оно затрудняет интерпретацию термограмм, полученных в переходных режимах, с другой — позволяет применять активные методы теплового контроля, при которых искусственно создаётся нестационарный тепловой поток для выявления скрытых дефектов.

Существенную роль играет радиационный теплообмен между обследуемой поверхностью и окружающими объектами. Холодное ясное небо, соседние здания, кроны деревьев формируют эффективную температуру окружения, которая может заметно отличаться от температуры воздуха. Отражение излучения холодного неба в остеклении и полированных фасадных элементах создаёт на термограммах ложные холодные зоны, которые необходимо отличать от действительных дефектов. Понимание физической природы этих артефактов позволяет специалисту корректно отделять инструментальные и средовые искажения от реальных теплотехнических аномалий.

Наконец, физика формирования теплового изображения неразрывно связана с оптикой инфракрасных систем. Мгновенное поле зрения, фокусное расстояние объектива, пространственное разрешение матрицы определяют минимальный размер обнаруживаемого дефекта на заданном расстоянии. Дифракционный предел и аберрации реальной оптики ограничивают детализацию изображения, поэтому выбор аппаратуры должен соответствовать масштабу диагностических задач. Таким образом, физические основы тепловизионного обследования зданий и сооружений образуют целостную систему знаний, без опоры на которую невозможна достоверная интерпретация результатов измерений.

Аппаратурное обеспечение тепловизионного обследования зданий и сооружений 🌡️

Современный парк средств тепловой визуализации включает несколько классов приборов, различающихся принципом действия, конструкцией приёмника излучения и эксплуатационными характеристиками. Основу составляют тепловизоры с неохлаждаемыми микроболометрическими матрицами, работающие в длинноволновом инфракрасном диапазоне. Такие приборы не требуют криогенного охлаждения, обладают малым временем выхода на рабочий режим и пригодны для полевых условий строительной площадки. Матрицы с разрешением от ста двадцати на сто двадцать до шестисот сорока на четыреста восемьдесят элементов обеспечивают достаточную детализацию теплового изображения фасадов и внутренних помещений.

Всё это напрямую связано с таким направлением работ, как тепловизионное обследование зданий и сооружений.

Приёмник излучения является определяющим узлом тепловизора. Микроболометрическая матрица преобразует падающий тепловой поток в изменение электрического сопротивления чувствительных элементов, которое затем усиливается и оцифровывается. Температурная чувствительность современных матриц достигает значений порядка двадцати — сорока милликельвинов, что позволяет фиксировать перепады температуры поверхности менее десятой доли градуса. Однако высокая чувствительность матрицы ещё не гарантирует высокой точности измерения абсолютной температуры: последняя определяется качеством калибровки, стабильностью внутреннего эталона и корректностью учёта внешних параметров.

Оптическая система тепловизора формирует изображение на плоскости матрицы. Для обследования зданий и сооружений применяются объективы с различными углами поля зрения: широкоугольные для обзора фасадов целиком и длиннофокусные для детального изучения удалённых или труднодоступных участков. Сменная оптика расширяет диагностические возможности прибора, однако каждая смена объектива требует повторной фокусировки и, как правило, перекалибровки. Важным параметром является минимальная дистанция фокусировки, поскольку внутренние обследования часто выполняются в стеснённых условиях помещений.

Современные тепловизоры оснащаются встроенными средствами измерения и документирования: визирными маркерами, функциями определения максимальной, минимальной и средней температуры в выделенной области, изотермическими профилями, голосовой аннотацией, встроенной фотокамерой видимого диапазона для совмещения изображений. Совмещение теплового и видимого изображений существенно облегчает привязку температурных аномалий к конкретным элементам конструкции и последующую камеральную обработку. Встроенные модули спутниковой навигации позволяют автоматически фиксировать координаты точки съёмки, что упорядочивает полевую документацию.

Кроме тепловизоров, в состав аппаратурного комплекса входят вспомогательные средства: контактные термометры и термопары для верификации показаний, гигрометры и метеостанции для регистрации температуры и влажности воздуха, анемометры для измерения скорости ветра, лазерные дальномеры для определения дистанции съёмки, а также оборудование для создания контролируемых температурных нагрузок при активных методах контроля. Применение дополнительных источников теплового воздействия — нагревателей, тепловых пушек, воздуходувок — позволяет реализовывать активную термографию, особенно эффективную при обследовании внутренних конструкций и поиске скрытых дефектов.

Метрологическое обеспечение занимает особое место в аппаратурном оснащении. Каждый тепловизор подлежит периодической поверке, а в промежутках между поверками — калибровке по эталонным излучателям. Эталонные чёрные тела с заданной излучательной способностью и стабилизированной температурой позволяют оценивать систематическую погрешность прибора в рабочем диапазоне температур. Протоколы калибровки, журналы поверок и записи о внешних условиях съёмки образуют метрологический паспорт конкретного обследования и служат доказательной базой достоверности полученных результатов.

Выбор аппаратуры определяется задачами обследования, требуемой точностью и условиями объекта. Для экспресс-обследования больших фасадов достаточно приборов средней чувствительности с широкоугольной оптикой, тогда как для количественной оценки теплотехнических характеристик необходимы высокоточные тепловизоры с возможностью ручной настройки всех параметров излучения. Разумное сочетание приборов разных классов, дополненное вспомогательными измерительными средствами, формирует полноценное аппаратурное обеспечение тепловизионного обследования зданий и сооружений.

Термографические критерии и количественные показатели теплового состояния ограждающих конструкций ✅

Переход от качественной картины теплового поля к количественным оценкам требует системы критериев, позволяющих однозначно характеризовать тепловое состояние конструкции и сопоставлять результаты разных обследований. Базовым показателем является температура поверхности, измеренная в контрольных точках с учётом излучательной способности и параметров среды. Однако абсолютная температура сама по себе малоинформативна, поскольку зависит от текущих погодных условий; диагностическую ценность приобретают относительные показатели — перепады температуры, температурные контрасты и безразмерные критерии.

Температурный контраст определяется как разность температур между исследуемой аномальной зоной и прилегающим к ней участком без нарушений. Этот показатель устойчив к медленным изменениям наружной температуры и потому широко применяется при качественной и полуколичественной диагностике. Величина контраста зависит от глубины и размеров дефекта, теплопроводности материала, условий теплообмена на поверхностях и тепловой инерции конструкции. Для нормирования диагностических порогов используют эмпирические и расчётные зависимости контраста от относительной глубины залегания неоднородности.

Приведённая температура, или температурный индекс, представляет собой отношение измеренной температуры поверхности к температуре наружного воздуха, приведённое к стандартным условиям. Такой подход позволяет частично устранить влияние текущей погоды и сравнивать термограммы, полученные в разные дни. Более совершенным является критерий, основанный на разности температур поверхности и внутреннего воздуха, отнесённой к разности температур внутреннего и наружного воздуха. Этот безразмерный показатель, близкий по смыслу к коэффициенту теплотехнической однородности, характеризует локальное термическое сопротивление участка конструкции и слабо зависит от абсолютного уровня температур.

Коэффициент теплотехнической однородности, определяемый как отношение осреднённого по площади термического сопротивления к термическому сопротивлению однородной зоны, служит интегральной характеристикой качества теплоизоляции. Тепловизионное обследование зданий и сооружений позволяет оценивать этот коэффициент по распределению поверхностных температур, используя соотношения теории теплопроводности для многослойных конструкций. Наиболее достоверные оценки получаются при стационарном тепловом режиме и значительной разности температур внутренней и наружной среды.

Для оценки влажностного состояния конструкций применяются критерии, связывающие температуру поверхности с температурой точки росы. Зоны, где поверхностная температура опускается ниже точки росы, являются потенциальными очагами конденсации и плесневого поражения. Картирование таких зон по термограммам позволяет выявлять участки с повышенной влажностью материала, поскольку испарительное охлаждение и изменённая теплопроводность влажного материала формируют характерные температурные аномалии. Совместный анализ температурного поля и расчётной точки росы даёт количественную основу для оценки риска конденсации.

Показатели тепловых потерь через ограждающие конструкции рассчитываются на основе измеренных температурных полей и известных коэффициентов теплоотдачи. Суммарный тепловой поток через фасад оценивается интегрированием локальных плотностей потока по площади поверхности с учётом выявленных аномальных зон. Дополнительные потери, обусловленные мостиками холода, определяются как разность между фактическим потоком через неоднородный участок и потоком через условно однородную конструкцию той же площади. Такие оценки позволяют ранжировать дефекты по энергетической значимости и обосновывать очерёдность ремонтных мероприятий.

Статистические критерии применяются при обработке больших массивов термограмм. Распределение температур по поверхности фасада характеризуется средним значением, дисперсией и асимметрией; устойчивые отклонения от типового распределения указывают на систематические дефекты. Методы кластеризации температурных полей позволяют автоматически выделять зоны с однотипными аномалиями и тем самым повышать производительность камеральной обработки. Верификация статистических критериев выполняется по результатам выборочного контактного контроля температуры и влажности.

Система термографических критериев не является застывшей: она развивается вместе с накоплением экспериментальных данных и уточнением расчётных моделей. Практическая ценность критериев определяется их воспроизводимостью и однозначной связью с диагностируемыми свойствами конструкции. Поэтому каждый количественный показатель должен сопровождаться указанием условий, при которых он получен, и оценкой его неопределённости. Только при соблюдении этих требований термографические критерии становятся надёжным инструментом оценки теплового состояния ограждающих конструкций.

Методика подготовки и проведения тепловизионной съёмки строительных объектов 🔬

Методика тепловизионной съёмки строительных объектов представляет собой упорядоченную последовательность этапов, каждый из которых влияет на достоверность конечного результата. Подготовительный этап начинается с изучения проектной и исполнительной документации: конструктивной схемы зданий и сооружений, материалов ограждающих конструкций, схем теплоснабжения, сведений о ранее выполненных ремонтах. На основе этих данных составляется предварительная карта обследования с указанием наиболее вероятных мест локализации дефектов — узлов примыкания, перемычек, стыков панелей, участков нарушенной изоляции.

Именно в этом проявляется практическое значение такого направления, как тепловизионное обследование зданий и сооружений.

Следующим шагом является выбор условий съёмки. Оптимальным считается период, когда разность температур внутреннего и наружного воздуха устойчиво превышает десять — пятнадцать градусов, отсутствуют интенсивная солнечная радиация и осадки, а скорость ветра не превышает пяти метров в секунду. Съёмку наружных поверхностей рекомендуется выполнять в предутренние часы после продолжительного ночного выхолаживания, когда тепловая инерция конструкции уже проявилась в полной мере. Внутренние обследования проводятся при стабильном отопительном режиме и минимальных возмущениях воздухообмена.

Полевой этап включает обзорную и детальную съёмку. Обзорная съёмка выполняется с нескольких точек, охватывающих фасад целиком, и служит для выявления крупных аномалий и планирования детального маршрута. Детальная съёмка сосредоточивается на выявленных проблемных зонах и выполняется с минимально возможного расстояния, обеспечивающего требуемое пространственное разрешение. Для каждой термограммы фиксируются параметры съёмки: температура и влажность воздуха, скорость ветра, температура окружающих объектов, коэффициент излучения поверхности, дистанция до объекта, время суток.

Особое значение имеет корректная настройка тепловизора. Перед началом работы выполняется фокусировка на обследуемой поверхности, проверка диапазона измеряемых температур и установка значений излучательной способности, отражённой температуры и параметров атмосферы. При обследовании поверхностей с неоднородными оптическими свойствами — остекления, металлических элементов, влажных участков — параметры излучения уточняются по справочным данным или по результатам контактных измерений. Все настройки протоколируются, чтобы обеспечить воспроизводимость обработки.

Методика съёмки предусматривает определённую последовательность перемещения оператора: как правило, движение выполняется перпендикулярно плоскости фасада с сохранением постоянного угла наблюдения. Отклонение оптической оси от нормали к поверхности более чем на тридцать градусов приводит к росту погрешности за счёт изменения эффективной излучательной способности и геометрических искажений. При обследовании протяжённых фасадов применяются панорамные методы сшивки перекрывающихся кадров, что требует неизменности настроек прибора на всём маршруте.

Внутренние обследования имеют свою специфику. Съёмка выполняется при установившемся отопительном режиме, при этом необходимо исключить локальные возмущения — открытые окна и двери, работающие вентиляторы, близко расположенные нагревательные приборы. Участки, закрытые мебелью или оборудованием, обследуются после их освобождения либо отмечаются как недоступные. Для выявления скрытых дефектов в толще конструкции применяется активный метод: кратковременный нагрев поверхности с последующей регистрацией динамики температурного поля.

Завершающий этап полевых работ — первичная проверка полученных материалов. Оператор просматривает термограммы на предмет артефактов, вызванных отражениями, загрязнениями оптики или ошибками настройки, и при необходимости повторяет сомнительные измерения. По результатам съёмки составляется полевой журнал с указанием маршрута, точек съёмки и выявленных аномалий. Качественно выполненная подготовка и строгое соблюдение методики тепловизионного обследования зданий и сооружений создают предпосылки для достоверной камеральной обработки и обоснованных выводов о тепловом состоянии объекта.

Влияние внешних условий на результаты тепловизионного обследования зданий и сооружений 🌡️

Результаты тепловизионной съёмки находятся в прямой зависимости от метеорологических и радиационных условий, в которых выполняется обследование. Наружная температура воздуха определяет величину теплового потока через ограждающие конструкции: чем больше разность температур внутренней и наружной среды, тем контрастнее проявляются дефекты теплоизоляции. При малой разности температур, характерной для тёплого времени года, температурные аномалии становятся соизмеримыми с шумом прибора и погрешностями измерения, что делает диагностику малоинформативной. Поэтому планирование обследования должно учитывать прогноз погоды и выбирать периоды устойчивого похолодания.

Эти положения важны для понимания того, что представляет собой тепловизионное обследование зданий и сооружений.

Солнечная радиация оказывает наиболее сильное искажающее воздействие на результаты съёмки наружных поверхностей. Поглощённая фасадом солнечная энергия нагревает поверхностные слои конструкции неравномерно: участки с различной окраской, ориентацией и затенением приобретают разную температуру, не связанную с теплотехническими свойствами. Время релаксации температурного возмущения от солнечного облучения зависит от массивности конструкции и может достигать нескольких часов. По этой причине наружная съёмка выполняется преимущественно в ночные и предутренние часы, а при невозможности — на теневых фасадах.

Ветер изменяет коэффициент теплоотдачи на наружной поверхности и тем самым влияет на температуру поверхности и величину теплового потока. Усиление ветра увеличивает теплоотдачу, снижая температуру наружной поверхности, но одновременно усиливает перемешивание воздуха и может сглаживать локальные температурные аномалии. При скорости ветра выше пяти метров в секунду возрастает неопределённость интерпретации, а при штормовых условиях съёмка становится нецелесообразной. Ветровые воздействия неравномерны по фасаду: углы зданий и выступающие элементы обдуваются сильнее, что создаёт устойчивые ложные аномалии.

Влажность воздуха и осадки существенно влияют на излучательные свойства поверхности. Увлажнённые участки обладают повышенной излучательной способностью и изменённой теплопроводностью, поэтому после дождя термограмма фасада может отражать не структуру теплоизоляции, а распределение влаги. Испарительное охлаждение влажных зон формирует холодные аномалии, которые легко принять за дефекты. Съёмку следует выполнять не ранее чем через сутки после выпадения осадков, когда поверхностная влага испарится, а влага в толще конструкции распределится равномерно.

Температура окружающих объектов и эффективная температура небосвода определяют радиационный баланс обследуемой поверхности. Ясное холодное небо формирует отрицательный радиационный поток, понижающий температуру поверхности ниже температуры воздуха; этот эффект особенно заметен на горизонтальных и наклонных поверхностях, а также на остеклении. Отражение холодного неба в стекле создаёт на термограммах ложные холодные зоны, которые ошибочно интерпретируются как повышенные теплопотери. Учёт ориентации поверхности относительно небосвода и соседних объектов обязателен при анализе наружных термограмм.

Внутренние условия помещения также относятся к внешним факторам по отношению к обследуемой конструкции. Температура внутреннего воздуха, работа системы отопления, воздухообмен, наличие тепловыделяющего оборудования формируют граничные условия на внутренней поверхности. Неравномерность отопления, локальные нагреватели и сквозняки создают температурные неоднородности, не связанные с дефектами ограждения. Для корректной интерпретации внутренних термограмм необходимо регистрировать параметры микроклимата в каждой обследуемой зоне и учитывать их при обработке.

Наконец, временная динамика внешних условий требует учёта тепловой инерции конструкций. Быстрое похолодание после тёплого периода приводит к тому, что массивные элементы ещё долго сохраняют повышенную температуру, тогда как тонкие слои уже охладились. Такая динамика может маскировать или, наоборот, усиливать проявление дефектов. Оптимальным является обследование при установившемся тепловом режиме, наступившем после нескольких дней стабильной погоды. Соблюдение этих условий обеспечивает достоверность тепловизионного обследования зданий и сооружений и сопоставимость результатов, полученных в разное время на разных объектах.

Обработка и интерпретация термограмм при обследовании зданий и сооружений 📊

Камеральная обработка термограмм начинается с проверки и упорядочения полевых материалов. Каждому кадру присваивается идентификатор, привязывающий его к элементу конструкции и точке съёмки; в базу данных заносятся параметры съёмки и метеорологические условия. Первичная обработка включает коррекцию неоднородности чувствительности матрицы, устранение дефектных пикселей и шумоподавление. Эти операции выполняются штатными средствами тепловизора или специализированным программным обеспечением и не должны изменять радиометрическую информацию, необходимую для количественных измерений.

Следующий этап — сегментация теплового изображения. Цель сегментации состоит в выделении областей с однородными температурными характеристиками и отделении аномалий от фона. Простейшие методы основаны на пороговой обработке: участки, температура которых выходит за пределы заданного интервала относительно фонового значения, помечаются как потенциальные аномалии. Более совершенные подходы используют градиентные методы, морфологический анализ и кластеризацию. Выбор метода определяется характером объекта и требуемой детализацией.

Количественная обработка предполагает пересчёт зарегистрированных значений излучения в температуры поверхности с учётом всех поправок: излучательной способности, отражённой температуры, пропускания атмосферы, дистанции. Ошибки в задании любого из параметров систематически смещают результат, поэтому программная обработка должна сохранять исходные настройки и позволять их корректировать при уточнении данных. Для контрольных точек выполняется сравнение тепловизионных значений с контактными измерениями; расхождение не должно превышать паспортной погрешности прибора.

Интерпретация термограмм опирается на физическую модель теплопередачи в конструкции. Аномалия сопоставляется с ожидаемой картиной температурного поля, рассчитанной для данной конструкции при заданных граничных условиях. Если форма и величина аномалии соответствуют расчётному проявлению дефекта определённого типа и размера, делается вывод о его наличии. Такой подход, называемый квалиметрической интерпретацией, позволяет не только обнаруживать дефекты, но и оценивать их геометрические и теплофизические параметры. Расчётные модели строятся методом конечных элементов или по аналитическим решениям для типовых узлов.

Типизация аномалий составляет важную часть интерпретации. Мостики холода в местах перемычек, плит перекрытий и стыков панелей имеют характерную линейную форму и устойчивое положение, привязанное к конструктивной схеме. Пустоты и неплотности изоляции проявляются локальными пятнами с размытыми границами. Увлажнённые участки формируют аномалии с пониженной температурой и повышенной излучательной способностью. Отслоение штукатурки и облицовки обнаруживается по изменению динамики температуры при активном нагреве. Каждому типу дефекта соответствует свой диагностический признак, накопленный в практике обследований.

Отдельного внимания требуют артефакты, не связанные с дефектами. Отражения от холодных и горячих объектов, загрязнения оптики, блики на глянцевых поверхностях, ошибки фокусировки и настройки излучательной способности создают ложные аномалии. Распознавание артефактов основано на их несоответствии конструктивной схеме, на изменчивости при повторной съёмке с другой точки и на характерной геометрической форме. Перекрёстная проверка несколькими методами и повторные измерения позволяют исключить ложные заключения.

Результаты интерпретации оформляются в виде карт тепловых аномалий, совмещённых с планами и фасадами зданий. Каждая аномалия получает идентификатор, описание, количественные характеристики и предварительный диагноз. Совокупность таких карт образует объективную основу для выводов о состоянии объекта. Корректная обработка и интерпретация термограмм превращают тепловизионное обследование зданий и сооружений из иллюстративного обзора в строгий диагностический метод, пригодный для обоснования проектных решений и оценки качества строительных работ.

Теплотехническая диагностика наружных ограждающих конструкций 🔎

Наружные ограждающие конструкции — стены, покрытия, чердачные перекрытия, полы над неотапливаемыми подпольями — являются основным объектом теплотехнической диагностики, поскольку именно через них происходят основные тепловые потери здания. Тепловизионное обследование зданий и сооружений в этой области решает три взаимосвязанные задачи: оценку соответствия фактических теплотехнических характеристик проектным, выявление дефектов теплоизоляции и определение участков повышенных теплопотерь. Решение этих задач опирается на совместный анализ температурных полей и расчётных моделей конструкций.

Оценка соответствия проектным характеристикам выполняется путём сравнения измеренного распределения температур с расчётным, построенным для тех же граничных условий. Расхождение в зонах, не содержащих дефектов, свидетельствует о правильности выбранной модели и корректности измерений; расхождение в локальных зонах указывает на отклонения фактической конструкции от проекта. Для количественной оценки используется коэффициент теплотехнической однородности, вычисляемый по отношению осреднённых температурных показателей. Значения этого коэффициента ниже проектных свидетельствуют о наличии мостиков холода или нарушении сплошности изоляции.

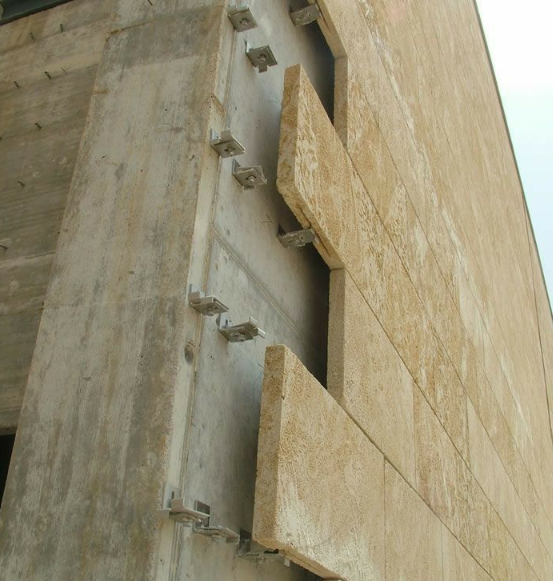

Выявление дефектов теплоизоляции основано на характерных признаках их проявления. Неплотное прилегание плит утеплителя к основанию, зазоры между плитами, смятие изоляции в местах крепления, намокание утеплителя — все эти нарушения снижают термическое сопротивление участка и проявляются на внутренней поверхности стен понижением температуры, а на наружной — её повышением. Форма и размеры аномалий зависят от глубины залегания дефекта и тепловой инерции вышележащих слоёв. Мелкие дефекты, расположенные глубоко в толще конструкции, проявляются размытыми малоконтрастными пятнами, тогда как поверхностные нарушения дают чёткие локальные аномалии.

Особую группу составляют линейные мостики холода, образованные элементами конструкций с повышенной теплопроводностью: плитами перекрытий, балками, колоннами, перемычками, оконными откосами. Эти элементы проникают через толщу изоляции и формируют устойчивые линейные аномалии, положение которых строго привязано к конструктивной схеме. Количественная оценка линейных мостиков холода выполняется через удельные линейные коэффициенты теплопередачи, определяемые по результатам измерений и расчётных моделей узлов. Суммарные дополнительные потери через линейные мостики холода могут достигать существенной доли общих потерь здания.

Диагностика чердачных перекрытий и покрытий имеет свои особенности, связанные с граничными условиями на наружной поверхности. Кровельное покрытие нагревается солнцем и охлаждается излучением в ночное небо, что создаёт значительные температурные градиенты. Наиболее информативна съёмка со стороны чердачного пространства, где температурное поле непосредственно отражает распределение термического сопротивления перекрытия. Участки с недостаточной изоляцией проявляются как зоны с пониженной температурой в холодное время года; влажный утеплитель даёт более сложную картину, зависящую от распределения влаги.

Полы над неотапливаемыми подпольями и проветриваемыми пространствами диагностируются аналогично, с учётом особенностей воздухообмена в подполье. Неравномерность вентиляции создаёт фоновые градиенты температуры, которые необходимо учитывать при выделении аномалий. Для повышения достоверности применяется активный метод: кратковременное повышение температуры воздуха в помещении с регистрацией динамики температурного поля пола. Участки с нарушенной изоляцией нагреваются и остывают быстрее, что делает их хорошо различимыми на последовательных термограммах.

Результаты теплотехнической диагностики служат основой для энергетической паспортизации зданий и обоснования мероприятий по повышению тепловой эффективности. Количественные оценки теплопотерь, полученные по термограммам, позволяют ранжировать дефекты по значимости и прогнозировать эффект от их устранения. При этом важно понимать, что тепловизионная диагностика даёт информацию о состоянии конструкции на момент обследования, а её результаты зависят от граничных условий. Комплексная теплотехническая диагностика наружных ограждающих конструкций, опирающаяся на строгую методику и корректную интерпретацию, является ключевым звеном в системе контроля качества строительства и эксплуатации зданий.

Выявление дефектов и аномалий теплового режима строительных конструкций ⚠️

Дефекты строительных конструкций, проявляющиеся в тепловом режиме, чрезвычайно разнообразны по своей природе, масштабу и последствиям. Их условно разделяют на дефекты теплоизоляции, дефекты герметизации стыков и примыканий, дефекты несущих элементов, связанные с изменением теплопроводности материала, и дефекты, обусловленные увлажнением конструкций. Каждая группа имеет характерные термографические признаки, знание которых необходимо для правильной постановки диагноза. Тепловизионное обследование зданий и сооружений позволяет обнаруживать эти дефекты дистанционно и без нарушения целостности конструкций.

Дефекты теплоизоляции наиболее распространены и разнообразны. К ним относятся пропуски утеплителя, его сползание в вертикальных конструкциях, недостаточная толщина в отдельных зонах, применение утеплителя с завышенной теплопроводностью, нарушение сплошности пароизоляции, приводящее к намоканию изоляции. На термограммах эти дефекты проявляются локальными зонами изменённой температуры, форма и контраст которых зависят от размеров и глубины залегания нарушения. Пропуски утеплителя дают устойчивые пятна с пониженной температурой на внутренней поверхности и повышенной — на наружной; сползание изоляции формирует вытянутые по высоте аномалии в верхней части стен.

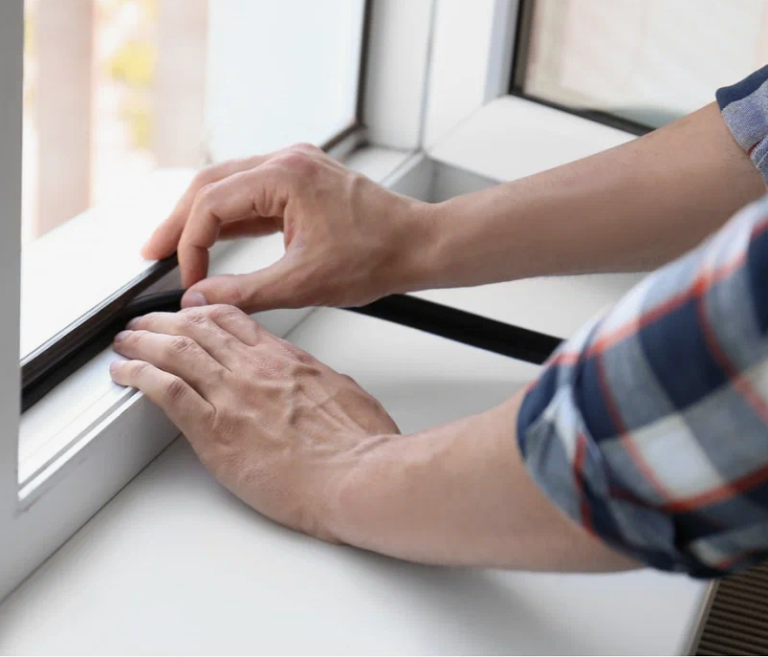

Дефекты герметизации стыков панелей и примыканий оконных блоков относятся к числу наиболее опасных, поскольку сочетают тепловые потери с риском увлажнения и разрушения материалов.

Тепловизионный контроль светопрозрачных конструкций и узлов их примыкания 🌡️

Светопрозрачные конструкции — окна, витражи, зенитные фонари, световые купола — занимают особое место среди ограждающих элементов здания. Их термическое сопротивление существенно ниже, чем у непрозрачных стен, а доля площади в современных фасадах нередко достигает половины и более. Поэтому тепловизионный контроль светопрозрачных конструкций и узлов их примыкания приобретает первостепенное значение как для оценки общих теплопотерь здания, так и для выявления локальных дефектов, приводящих к дискомфорту, конденсации и промерзанию. Специфика этих конструкций определяется многослойностью, наличием воздушных или газовых промежутков, низкой излучательной способностью стекла и сложной геометрией краевых зон.

Наружная съёмка светопрозрачных конструкций сопряжена с существенными трудностями. Стекло в длинноволновом инфракрасном диапазоне практически непрозрачно, поэтому тепловизор регистрирует не температуру внутренних слоёв, а температуру наружной поверхности остекления и отражённое излучение окружающей среды. Низкая излучательная способность стекла и полимерных плёнок приводит к тому, что значительная доля регистрируемого сигнала формируется отражениями.

Холодное небо, соседние здания, кроны деревьев создают на поверхности стекла ложные температурные картины, которые необходимо отличать от действительных тепловых аномалий. Для повышения достоверности применяется съёмка под углом, близким к нормали, при минимальной разности температур между стеклом и окружением, а также нанесение на стекло временных матовых покрытий с известной излучательной способностью.

Внутренняя съёмка светопрозрачных конструкций более информативна. Температурное поле внутренней поверхности остекления непосредственно отражает теплозащитные свойства окна и распределение тепловых потоков. Краевые зоны стеклопакета, где расположены дистанционные рамки и герметизирующие слои, традиционно являются наиболее холодными участками и служат индикатором качества сборки. Температура в краевой зоне зависит от типа дистанционной рамки, наличия тепловых барьеров и качества герметизации. Тепловизионное обследование зданий и сооружений позволяет картировать эти зоны и выявлять окна с пониженными теплотехническими характеристиками.

Узлы примыкания оконных блоков к стенам представляют собой зону повышенного риска. Именно здесь наиболее вероятны нарушения теплоизоляции монтажного шва, недостаточная герметизация, мостики холода по элементам крепления. На внутренней поверхности откосов и в зоне примыкания подоконника к стене температурные аномалии проявляются особенно отчётливо, поскольку эти участки имеют малую тепловую инерцию и быстро реагируют на изменение наружных условий. Холодные зоны в углах примыкания, вытянутые вдоль откосов, указывают на нарушение сплошности изоляции или продувание монтажного шва.

Оценка риска конденсации на поверхностях светопрозрачных конструкций выполняется путём сопоставления измеренных температур с расчётной температурой точки росы. Наиболее уязвимы нижние зоны остекления и краевые участки, где температура поверхности минимальна. Картирование зон с температурой ниже точки росы позволяет прогнозировать образование конденсата и развитие плесневых поражений на откосах. Для количественной оценки используется показатель температурного запаса — разность между температурой поверхности и точкой росы, определяемая по результатам съёмки при заданных параметрах внутреннего микроклимата.

Витражи и светопрозрачные фасады диагностируются с учётом их протяжённости и структурного членения. Стойки, ригели, декоративные накладки формируют линейные мостики холода, проявление которых зависит от материала и конструкции профиля. Стыки между модулями витража, узлы крепления к перекрытиям, зоны примыкания к непрозрачным участкам фасада требуют особенно тщательного контроля. Для протяжённых витражей применяется панорамная съёмка с последующей сшивкой кадров, что позволяет оценить равномерность теплового поля по всей поверхности и выявить локальные дефекты, незаметные при фрагментарном обследовании.

Зенитные фонари и световые купола обследуются как снаружи, так и изнутри, причём внутренняя съёмка предпочтительна из-за удобства доступа и отсутствия отражений. Особенностью этих конструкций является наклонное положение остекления, что усиливает радиационный теплообмен с небосводом и способствует интенсивной конденсации на внутренней поверхности в холодное время года. Узлы примыкания куполов к кровле, как правило, имеют сложную геометрию и содержат множество потенциальных мостиков холода. Тепловизионный контроль этих узлов позволяет выявлять нарушения гидроизоляции и теплоизоляции, которые не всегда обнаруживаются визуально.

Активные методы применяются для диагностики герметичности стеклопакетов и качества их сборки. Кратковременное локальное охлаждение или нагрев поверхности с регистрацией динамики температурного поля позволяет выявить зоны с нарушенной герметизацией, в которых газонаполнение утрачено и теплопередача изменена. Сравнение динамики нагрева различных участков стеклопакета даёт информацию о состоянии внутренней полости. Эти методы требуют тщательного контроля граничных условий и применяются в сочетании с пассивной съёмкой. Комплексный подход к контролю светопрозрачных конструкций и узлов их примыкания обеспечивает достоверную оценку их теплового состояния и обоснованные рекомендации по устранению выявленных дефектов.

Документальное оформление результатов тепловизионного обследования зданий и сооружений 📄

Документальное оформление результатов обследования превращает разрозненные термограммы и полевые записи в целостный доказательный материал, пригодный для использования заказчиком, проектировщиком и подрядной организацией. От качества оформления во многом зависит практическая ценность выполненной работы: даже точные измерения теряют силу, если они не систематизированы, не привязаны к конструкциям и не снабжены однозначной интерпретацией. Поэтому документирование рассматривается как неотъемлемая часть методики тепловизионного обследования зданий и сооружений, а не как формальная завершающая процедура.

Именно здесь раскрывается суть такого направления, как тепловизионное обследование зданий и сооружений.

Основой документального комплекта является технический отчёт, структура которого подчинена единым требованиям. Отчёт открывается титульным листом с указанием объекта, заказчика, исполнителя, даты и основания выполнения работ. Далее следуют сведения об условиях обследования: метеорологические параметры, температурные режимы, характеристики аппаратуры и её метрологического обеспечения. Обязательным элементом является описание методики, включающее последовательность этапов, точки съёмки и параметры настройки приборов. Такая структура обеспечивает воспроизводимость результатов и возможность их независимой проверки.

Центральную часть отчёта составляет карта тепловых аномалий, совмещённая с планами и фасадами здания. Каждая выявленная аномалия получает уникальный идентификатор и описывается по единой схеме: местоположение, привязка к конструктивному элементу, количественные характеристики температурного поля, предполагаемая причина, степень критичности. Термограммы приводятся в отчёте в цветовой палитре с указанием температурной шкалы и контрольных точек; для ключевых аномалий дополнительно приводятся профили температуры вдоль характерных сечений. Совмещение теплового и видимого изображений облегчает восприятие материала и исключает неоднозначность привязки.

Протоколы измерений содержат первичные данные, на основе которых построены выводы. В них фиксируются значения температуры в контрольных точках, результаты контактной верификации, параметры внешней среды на момент съёмки, настройки излучательной способности и дистанции. Протоколы оформляются таким образом, чтобы любой специалист мог повторить расчёты и убедиться в корректности интерпретации. Расхождение между тепловизионными и контактными измерениями, превышающее паспортную погрешность прибора, должно быть объяснено в тексте отчёта.

Выводы и рекомендации формулируются на основе количественного анализа выявленных аномалий. Каждый вывод должен содержать ссылку на конкретные термограммы и протоколы, а рекомендации — указание на конструктивные элементы, подлежащие ремонту или дополнительному контролю. Ранжирование дефектов по степени критичности позволяет заказчику планировать мероприятия с учётом располагаемых ресурсов. Рекомендации не должны выходить за пределы компетенции обследования: тепловизионная диагностика выявляет тепловые аномалии, а выбор способа их устранения относится к проектной стадии.

Электронное документирование занимает всё большее место в практике обследований. Цифровые архивы термограмм с метаданными, базы данных контрольных точек, геоинформационные привязки позволяют накапливать результаты многолетних наблюдений и отслеживать динамику состояния конструкций. Единая система идентификаторов обеспечивает преемственность между обследованиями разных лет и создаёт основу для мониторинга. При этом электронные материалы должны дублироваться в форматах, обеспечивающих долговременное хранение и защиту от несанкционированного изменения.

Особое внимание уделяется конфиденциальности и защите информации. Отчёты содержат сведения о конструктивных особенностях объекта, которые могут иметь ограниченный доступ; порядок обращения с материалами определяется договором с заказчиком. Передача результатов третьим лицам допускается только с согласия заказчика. Качество документального оформления тепловизионного обследования зданий и сооружений непосредственно влияет на доверие к результатам работы и на возможность их практического использования в строительной практике.

Организация и планирование тепловизионных обследований на строительных объектах 🗂️

Организация тепловизионных обследований охватывает широкий круг вопросов, от постановки задачи до сдачи результатов заказчику. Грамотное планирование позволяет рационально распределить ресурсы, выбрать оптимальные сроки и обеспечить достоверность получаемых данных. Исходным пунктом является формулирование цели обследования: оценка качества строительных работ, приёмка объекта в эксплуатацию, диагностика эксплуатируемого здания, энергетическое обследование или контроль после ремонта. От цели зависят состав работ, требуемая точность и форма представления результатов.

Это наглядно показывает, из чего складывается тепловизионное обследование зданий и сооружений.

Планирование сроков обследования подчинено метеорологическим ограничениям. Наиболее информативные результаты получаются в холодный период года при устойчивой разности температур внутренней и наружной среды. Для объектов, вводимых в эксплуатацию, сроки обследования привязываются к этапам строительства: контроль теплоизоляции выполняется после её устройства до закрытия конструкций, контроль монтажных швов — после установки оконных блоков. Для эксплуатируемых зданий обследование планируется с учётом режима работы объекта, чтобы минимизировать помехи и обеспечить доступ во все необходимые помещения.

Составление программы обследования включает определение перечня конструкций и узлов, подлежащих контролю, выбор точек съёмки, расчёт необходимого пространственного разрешения. Программа должна учитывать конструктивные особенности объекта: этажность, ориентацию фасадов, наличие светопрозрачных элементов, характер систем отопления и вентиляции. Для крупных объектов целесообразно выделять этапы обследования с промежуточной сдачей материалов, что позволяет своевременно корректировать программу при выявлении неожиданных проблем.

Организация взаимодействия с заказчиком и эксплуатирующими службами составляет важную часть планирования. Необходимо заранее согласовать доступ в помещения, порядок работы на кровле и фасадах, меры безопасности при работе на высоте, режим отопления на период обследования. Для внутренних обследований требуется обеспечить стабильность температурного режима и освободить доступ к контролируемым поверхностям. Несогласованность действий приводит к искажению результатов и повторным выездам, что снижает эффективность работы.

Кадровое обеспечение обследования предполагает наличие специалистов, владеющих как аппаратурой, так и методами интерпретации. Работы на высоте требуют соответствующей квалификации и допусков; электронные измерения — навыков настройки приборов и обработки данных. Разделение функций между полевым оператором и камеральным специалистом повышает производительность и качество: полевой оператор сосредоточен на съёмке и первичном контроле, камеральный специалист — на анализе и оформлении. Взаимодействие между ними строится на единых протоколах идентификации кадров и передаче данных.

Материально-техническое обеспечение включает не только тепловизоры и вспомогательные приборы, но и средства доступа: лестницы, подъёмники, автовышки, альпинистское снаряжение. Для обследования высотных зданий применяются методы съёмки с земли с длиннофокусной оптикой и с беспилотных летательных аппаратов, оснащённых тепловизионными камерами. Каждый метод имеет свои ограничения по точности и условиям применения; выбор определяется конкретной задачей. Комплектование выездного комплекта должно исключать нехватку расходных материалов, зарядных устройств и средств резервного копирования данных.

Контроль качества работ выполняется на всех этапах. Полевой контроль включает проверку настроек прибора, повторные измерения в контрольных точках, оценку качества термограмм. Камеральный контроль предусматривает перекрёстную проверку интерпретации и верификацию выводов по независимым данным. Итоговая приёмка результатов заказчиком завершает цикл работ. Организация и планирование тепловизионного обследования зданий и сооружений как целостная система обеспечивают своевременность, полноту и достоверность диагностической информации, служащей основой для принятия обоснованных технических решений.

Практические аспекты применения тепловизионной диагностики на действующих и строящихся объектах 💼

Практическое применение тепловизионной диагностики сопряжено с рядом обстоятельств, которые редко проявляются в лабораторных условиях, но постоянно возникают на реальных объектах. Действующее здание живёт своей жизнью: системы отопления работают в переменном режиме, помещения используются неодинаково, доступ к конструкциям ограничен мебелью и оборудованием, а погодные условия меняются быстрее, чем планировалось. Строящийся объект находится в промежуточном состоянии, когда часть конструкций уже закрыта, а часть ещё доступна осмотру. Умение учитывать эти обстоятельства отличает результативное обследование от формального.

На действующих объектах ключевой практической задачей является выбор момента съёмки с учётом режима эксплуатации. В административных зданиях информативным оказывается период до начала рабочего дня, когда системы отопления работают в штатном режиме, а внутренние тепловыделения минимальны. В жилых зданиях предпочтительны утренние часы выходных дней, когда отсутствует активность жильцов и открывание окон. В производственных помещениях необходимо учитывать работу технологического оборудования, создающего мощные локальные тепловыделения, которые маскируют тепловые аномалии ограждений. Согласование режима работы объекта на период обследования становится самостоятельной организационной задачей, от решения которой зависит качество результата.

Работа в стеснённых условиях помещений требует особого внимания к геометрии съёмки. Мебель, перегородки, инженерные коммуникации ограничивают ракурсы и дистанции, вынуждая снимать под углом к поверхности. При значительном отклонении оптической оси от нормали возрастает погрешность, связанная с изменением эффективной излучательной способности, а на глянцевых поверхностях усиливаются отражения. Практический приём состоит в выполнении нескольких кадров с разных точек и последующем выборе ракурса с минимальными искажениями. Для труднодоступных участков применяются телескопические штативы и дистанционное управление камерой.

Обследование строящихся объектов имеет собственную специфику, определяемую этапностью работ. Контроль теплоизоляции выполняется после её укладки, но до закрытия ограждающих конструкций, когда дефекты ещё можно устранить с минимальными затратами. Контроль монтажных швов оконных блоков проводится после их установки и герметизации, но до отделки откосов. Контроль кровельных узлов — после устройства теплоизоляции и до укладки финишного покрытия. Каждый этап имеет узкое временное окно, пропуск которого делает последующий контроль либо невозможным, либо существенно менее информативным. Планирование обследования должно быть встроено в общий график строительства.

Совмещение тепловизионной съёмки с другими видами контроля повышает достоверность диагностики. Сопоставление термограмм с результатами ультразвукового контроля сплошности материалов, с измерениями влажности контактными влагомерами, с данными геодезических измерений геометрии конструкций позволяет перекрёстно проверить выводы. Практика показывает, что наиболее надёжные заключения формируются при совпадении независимых методов. При этом каждый метод имеет свои ограничения, и расхождение результатов само по себе информативно: оно указывает на зоны, требующие дополнительного изучения.

Работа на высотных объектах требует решения задач доступа и безопасности. Съёмка с автовышки обеспечивает стабильное положение камеры и хороший обзор, но требует организации движения и ограждения зоны. Съёмка с крыши удобна для верхних участков фасада, однако нижние зоны при этом наблюдаются под большим углом. Применение беспилотных летательных аппаратов с тепловизионными камерами расширяет возможности обследования труднодоступных фасадов, но вносит дополнительные факторы: вибрацию камеры, нестабильность ракурса, ограниченное время полёта. Практический подход состоит в комбинировании методов, при котором каждый участок фасада снимается с наиболее подходящей позиции.

Особого внимания требует обследование объектов после ремонта или реконструкции. Задача такого обследования — подтвердить эффективность выполненных мероприятий и выявить остаточные дефекты. Сравнение термограмм до и после ремонта позволяет количественно оценить изменение теплового состояния конструкций. Для корректного сравнения необходимо обеспечить сопоставимость граничных условий: близкие разности температур, сходные погодные условия, одинаковые настройки аппаратуры. Практика показывает, что даже при соблюдении этих условий остаются различия, связанные с изменением влажностного состояния конструкций после ремонта, что необходимо учитывать при интерпретации.

Сезонные особенности также влияют на практику обследований. В переходные периоды, когда разность температур внутренней и наружной среды невелика, информативность наружной съёмки снижается, и на первый план выходит внутренняя диагностика. В тёплое время года тепловизионное обследование зданий и сооружений ориентируется на выявление влажностных аномалий, дефектов холодоснабжения и оценку теплопоступлений, а не на контроль теплопотерь. Летняя съёмка фасадов после дождя позволяет картировать зоны повышенного влагопоглощения, которые проявляются как устойчивые холодные пятна за счёт испарительного охлаждения. Таким образом, практическая ценность метода сохраняется круглый год при условии правильной постановки диагностической задачи.

Наконец, практика требует реалистичной оценки трудозатрат и сроков. Обследование крупного объекта включает не только время съёмки, но и подготовительные согласования, полевые перемещения, камеральную обработку и оформление. Опыт показывает, что камеральная обработка занимает сопоставимое время с полевым этапом, а для объектов с большим числом аномалий — и превышает его. Планирование ресурсов должно учитывать эту пропорцию, чтобы качество интерпретации не страдало от спешки. Разумное сочетание тщательности и производительности, опора на отработанные протоколы и накопленный опыт обеспечивают практическую эффективность тепловизионной диагностики на объектах любого масштаба.

Заключение ✅

Проведённое рассмотрение охватывает основные аспекты тепловизионного обследования зданий и сооружений как диагностического метода, опирающегося на физику теплового излучения и теплообмена. В статье последовательно раскрыты физические основы метода, аппаратурное обеспечение, система термографических критериев, методика подготовки и проведения съёмки, влияние внешних условий, обработка и интерпретация термограмм, вопросы диагностики ограждающих конструкций и светопрозрачных элементов, документальное оформление и организация работ. Такое построение отражает логику практической деятельности специалиста: от понимания физических явлений к выбору средств, от методики к интерпретации и от интерпретации к документированию результатов.

Центральный вывод состоит в том, что достоверность тепловизионной диагностики определяется не только качеством аппаратуры, но и строгостью соблюдения методических требований. Наибольшие ошибки возникают не из-за недостаточной чувствительности приборов, а вследствие пренебрежения условиями съёмки, некорректной настройки излучательных параметров и поспешной интерпретации без опоры на расчётные модели конструкций. Системный подход, при котором каждый этап работы подчинён единой цели и выполняется по установленным правилам, обеспечивает воспроизводимость и доказательность результатов.

Существенное значение имеет количественная сторона метода. Переход от качественных термограмм к численным показателям — температурным контрастам, приведённым температурам, коэффициентам теплотехнической однородности — превращает обследование в инструмент, пригодный для обоснования проектных решений и оценки эффективности ремонтных мероприятий. Количественные критерии должны сопровождаться оценкой неопределённости, а их применение — учитывать граничные условия, при которых они получены. Только при соблюдении этого условия результаты разных обследований становятся сопоставимыми.

Отдельно следует подчеркнуть значение документального оформления. Отчёт об обследовании является не формальным приложением, а полноценным техническим документом, от качества которого зависит практическая судьба выявленных дефектов. Чёткая идентификация аномалий, привязка к конструкциям, протоколы измерений и обоснованные выводы создают основу для взаимодействия заказчика, проектировщика и подрядчика. Электронное документирование и единые системы идентификаторов открывают возможности многолетнего мониторинга состояния объектов и накопления диагностического опыта.

Тепловизионное обследование зданий и сооружений продолжает развиваться вместе с совершенствованием приборной базы и вычислительных методов. Повышение разрешения матриц, автоматизация обработки термограмм, развитие расчётных моделей теплопередачи расширяют диагностические возможности метода. Вместе с тем фундаментальные принципы, изложенные в статье, сохраняют своё значение независимо от технического прогресса: понимание физики тепловых процессов, корректный учёт условий съёмки и строгая интерпретация остаются залогом достоверных результатов. Освоение этих принципов специалистами строительного профиля способствует повышению качества строительства и эксплуатации зданий, снижению тепловых потерь и обеспечению комфортных условий в помещениях.
